ОСНАСТКА ГРАВЕРНОГО СТАНКА

ОСНАСТКА ГРАВЕРНОГО СТАНКА

Универсальная державка. Часто гравировке подвергаются крупногабаритные детали, которые в силу своей специфической формы и большого размера не могут быть установлены на рабочий стол граверного станка.
В связи с этим, преследуя цель свести до минимума затраты на подготовительные операции, появилась потребность в более эффективных приспособлениях для крепежа гравируемых деталей.
Приспособление (рис. 46) устанавливают и закрепляют на рабочем столе четырьмя болтами. Затем выдвигают брусок 2, несущий на себе основной узел, состоящий из рейки 3 с двумя плитками-ползунками 4, и фиксируют для изготовления к работе стопорными винтами.
Данная конструкция позволяет без длительной подготовки гравировать надписи и обозначения на деталях любой конфигурации, что в свою очередь дает большой экономический эффект даже наряду с
Рис. 46. Универсальная державка: 1 — основание; 2 — выдвижной брусок; 3 — рейка; 4 — ползунки
ранее разработанными и внедренными в производство приспособлениями для крепления крупногабаритных и корпусных деталей. Вместе с тем указанное приспособление одновременно является и универсальным зажимным устройством для крепления мелких плат, лицевых панелей приборов, шильдиков и даже копиров.
Делительная головка. Она служит для крепления цилиндрических деталей при необходимости особо точного нанесения обозначений, поперечных и продольных рисок.
Определение числа оборотов рукоятки делительной головки типа П6 или П6Б при простом делении производится по формуле.
п = 40/2,.
где п — число оборотов рукоятки головки; 40 — характеристика головки; z — данное число делений.
Характеристика головки, выраженная числом 40, означает, что шпиндель головки сделает полный оборот в 360° при повороте рукоятки вокруг своей оси 40 раз.
Например, при фрезеровании шестерни с числом зубьев z = 12 число оборотов рукоятки делительной головки.
п = 40 /z = 40/12 = 3.
Для выполнения этой работы необходам делительный крут с 24 отверстиями. Если число полных оборотов рукоятки равно 3, то число пропускаемых промежутков между отверстиями круга при дополнительном повороте рукоятки будет 24/3 - 8.
Поворачивая рукоятку делительной головки, т.е. переходя от одного зуба к другому, пропускаем 8 промежутков между отверстиями круга. Ножки раздвижного сектора следует устанавливать так, чтобы между ними было число промежутков круга, найденное по формуле. Если отсчет производится по отверстиям круга, начиная с того, в которое входил штифт фиксатора рукоятки при последнем положении сектора, то число отсчитываемых отверстий должно быть на единицу больше числа пропускаемых промежутков. Рукоятку следует вращать всегда по часовой стрелке, чтобы предупредить влияние люфтов в передаче от валика рукоятки к шпинделю головки.
Когда фиксатор рукоятки окажется против последнего пропускаемого промежутка между отверстиями круга, рукоятку фиксатора необходимо отпустить и, осторожно.
А

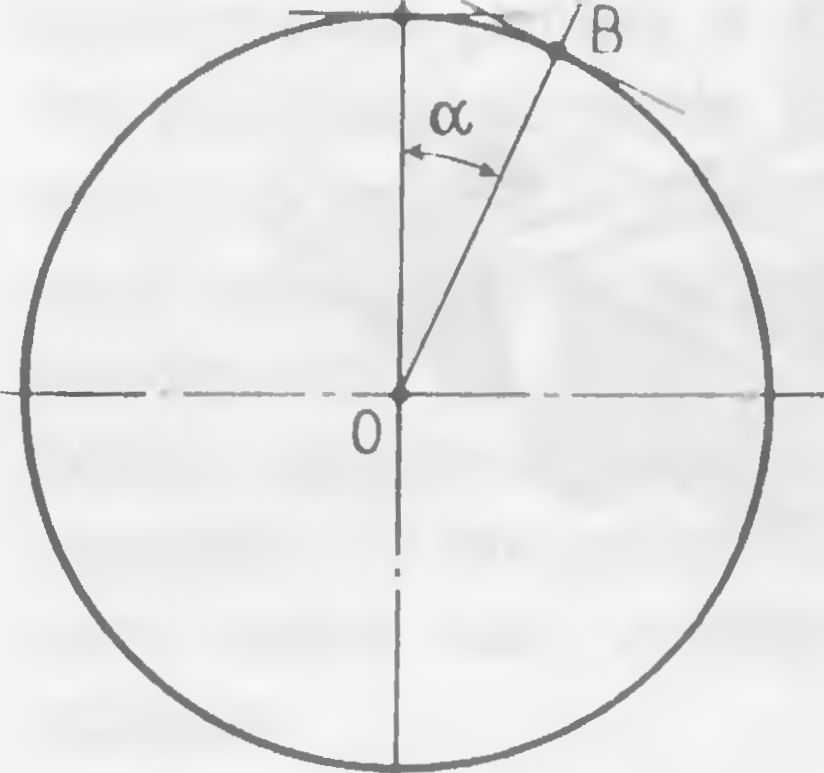

Рис. 47. Центральный угол между осями двух плоскостей.
постукивая по ней рукой, довести до требуемого положения. В этот момент фиксатор под действием пружины войдет в отверстие круга. Если рукоятка случайно повернется больше, чем требуется, то необходимо повернуть ее против часовой стрелки несколько дальше пропущенного отверстия, после чего осторожным постукиванием повернуть вновь по часовой стрелке до требуемого положения.
Для настройки делительных головок типа П6 и П6Б при эксплуатации их на граверном станке можно пользоваться табличными значениями (см. таблицу).
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
2
Любой
20
14
28
2
24
3
24
13
8
15
25
2
16
4
Любой
10
16
24
2
12
5
»
8
17
34
2
12
6
24
6
16
18
54
2
12
п /
28
5
20
19
38
2
4
8
Любой
5
20
Любой
2
9
54
4
24
21
42
1
38
10
Любой
4
22
66
1
54
11
66
3
42
23
46
1
34
12
24
3
8
24
24
1
16
13
39
3
3
25
25
1
15
Продолжение таблицы
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
26
39
1
21
85
34
16
27
54
1
26
86
43
20
28
42
1
18
88
66
30
29
58
1
22
90
54
24
30
24
1
8
92
46
20
31
62
1
18
94
47
20
32
28
1
7
95
38
16
33
66
1
14
96
24
10
34
34
1
3
98
49
20
35
28
1
4
100
25
10
36
54
1
6
102
51
20
37
37
1
3
104
39
15
38
38
1
2
105
42
16
39
39
1
1
106
53
20
40
Любой
1
108
54
20
41
41
40
110
66
24
42
42
40
112
28
10
43
43
40
114
57
20
44
66
60
115
46
16
45
54
48
116
58
20
46
46
40
118
59
20
47
47
40
120
66
22
48
24
20
124
62
20
49
49
40
125
25
8
50
25
20
130
39
12
51
51
40
132
66
20
52
39
30
135
54
16
53
53
40
136
34
10
54
54
40
140
28
8
55
66
48
144
54
15
56
28
20
145
58
16
57
57
40
148
37
10
58
58
40
150
30
8
59
59
40
152
38
10
60
42
—.
28
155
62
16
62
62
40
156
39
10
64
24
15
160
28
ф
7
65
39
24
164
41
10
66
66
40
165
66
16
68
34
20
168
42
10
70
28
16
170
34
8
72
54
30
172
43
10
74
37
20
176
66
15
75
30
16
180
54
12
76
38
20
184
46
10
78
39
20
188
47
10
80
34
17
190
38
8
82
41
20
192
24
5
84
42
20
195
39
8.
59
Окончание таблицы
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
Число делений
Делительный круг
Число полных оборотов рукоятки
Число пропускаемых промежутков
196
49
10
312
39
5
200
25
5
320
24
3
204
51
10
328
41
5
205
41
8
330
66
8
210
42
8
336
42
5
212
53
10
340
34
4
215
43
8
344
43
5
216
54
10
360
54
6
220
66
12
368
46
5
224
28
5
370
37
4
228
57
10
376
47
5
230
46
8
380
38
4
232
58
10
390
39
4
235
47
8
392
49
5
236
59
10
400
30
30
240
34
4
408
51
5
245
49
8
410
41
4
248
62
10
424
53
5
250
25
4
432
54
5
255
51
8
440
66
6
260
39
6
456
57
5
264
66
10
460
46
4
270
54
8
470
47
4
272
34
5
490
49
4
280
28
4
496
62
5
290
58
8
500
25
2
296
37
5
510
51
4
300
30
4
528
66
5
304
38
5
530
53
4
310
62
8
540
54
4
Число оборотов рукоятки головки при повороте детали по заданному центральному углу между осями гравируемых знаков, букв или цифр для обработки плоскостей с центральными точками А и В (рис. 47) находится по формуле.
л = 40 а/360 = а/9,.
где а — центральный угол между осями, выраженный в градусах.
Если при гравировании угол а выражен в секундах, то тогда формула выглядит так:.
п = а732400.
Пример. Определить число оборотов рукоятки головки при гравировании двух обозначений, центральный угол между осями которых а = 31° 17 11".
Выражая угол а в секундах, получим а = 31° 17 11" = (31 • 3600) + (17 • 60) + И = 112631".
Исходя из этого.
а 112631 п --=-= 3,4762 оборота.
32400 32400.
В рассмотренном примере 0,4762 оборота может быть осуществлено по кругу с 42 отверстиями. При повороте рукоятки пропускается 20 промежутков между отверстиями круга. Если бы дробная часть оборота составляла 0,8919, то для осуществления ее можно использовать делительный круг с 37 отверстиями; при повороте рукоятки в этом случае следует пропускать 33 промежутка между отверстиями круга.
Знакомство с техникой гравирования знаков на сферических поверхностях можно начать с простых примеров. При выполнении граверных работ для вида или под затирку краской не обязательно придерживаться вышеуказанных правил пользования делительной головкой. В этом случае поворот детали на заданный угол между осями гравируемых знаков осуществляется на глаз. Для того чтобы удобно расположить надпись, соблюдая при этом правильное ее конструирование на поверхности детали, особенно если она выполняется в две-три строки, непосредственно перед гравированием нужно набрать в паз копирного стола граверного станка набор необходимого предложения и линейкой определить его линию симметрии. Причем следует ее тут же совместить с произвольно нанесенной риской на копирном столе, определяющей в дальнейшем центр вращения детали. Для удобства и быстроты гравирования 2-3-строчных надписей используется универсальный съемный стол с различным межстрочным расстоянием (рис. 48).
Итак, установив на найденную линию симметрии надписи копировальный палец (щуп), гравер, пользуясь ручками продольной и поперечной подачи рабочего стола, выставляет острие резца на центр оси вращения детали, закрепленной в патроне делительной головки. Как правило, за одну установку можно нанести на поверхности детали 3-4 знака. В этом случае глубина гравирования определяется визуально.
Убедившись, что подготовительные операции выполнены правильно, гравер включает станок и приступает к гравированию.
После того как часть надписи будет выполнена, следует отвести в сторону пантограф, разжать зажимные винты и передвинуть шрифт в пазу копирного стола вправо или влево на величину трех-четырех букв, совместив последнюю с риской на копирном столе. После этого следует установить копировальный палец пантографа на крайнюю букву, с которой будет продолжено дальнейшее гравирование надписи. Затем, поворачивая ручку привода механизма вращения делительной головки, гравер плавно подводит резец к поверхности детали и ловит точку или риску, нанесенную им по завершении гравирования первых трех-четырех букв, определяющую место расположения.
крайней буквы, на которую в данный момент установлен копировальный палец. Таким образом, соблюдая последовательность производимых операций, можно производить гравировку надписей и различного рода обозначений по всему наружному диаметру детали.

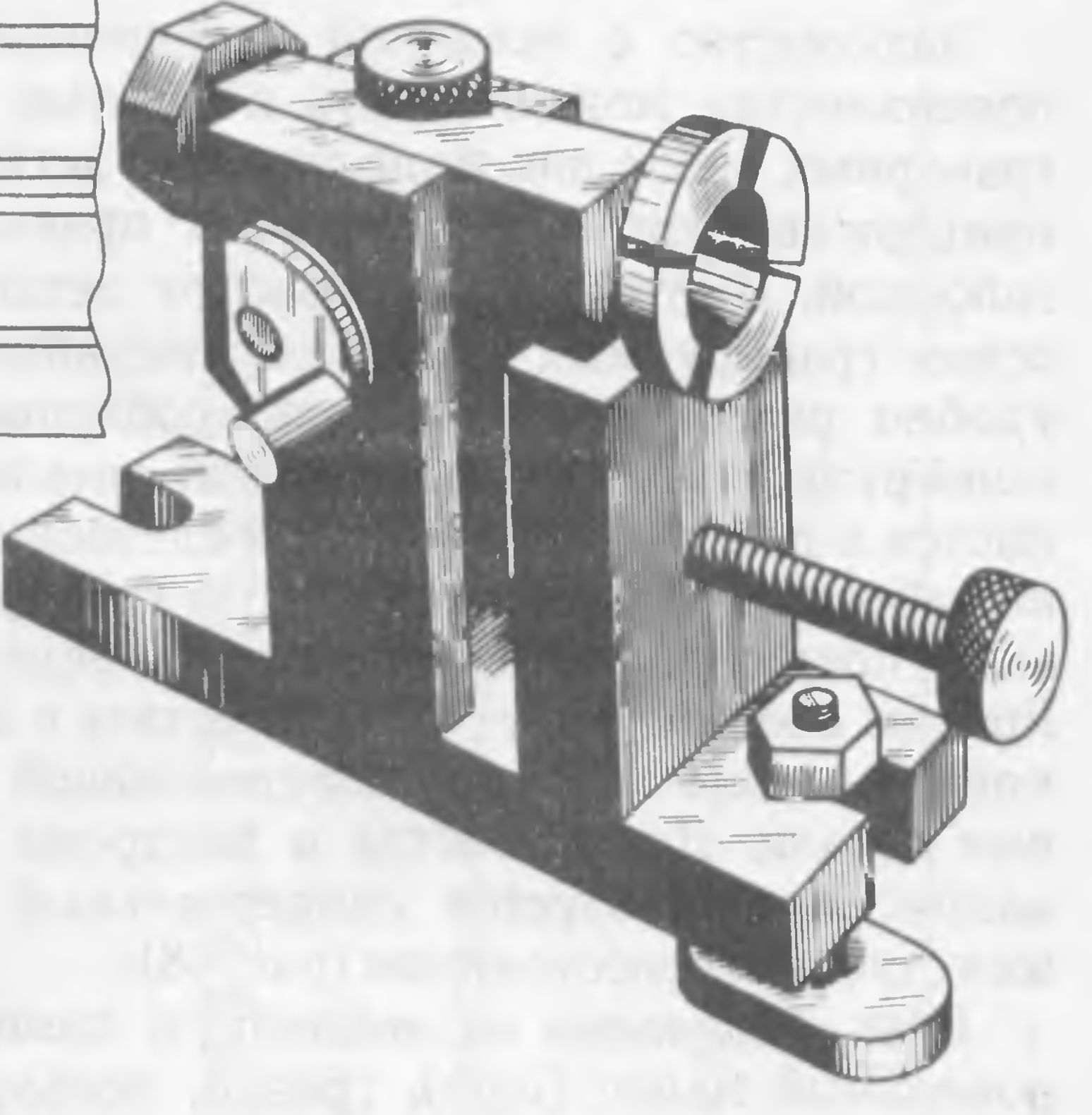

Приспособление "Виртуоз" (рис. 49). Используется при гравировании под углом на конус деталей круглого сечения и при обработке торцов будущих клейм (пуансонов) до 20 мм в диаметре. Для зажима (крепления) деталей применяются цанги от токарного станка.
Рис. 49. Приспособление "Виртуоз"

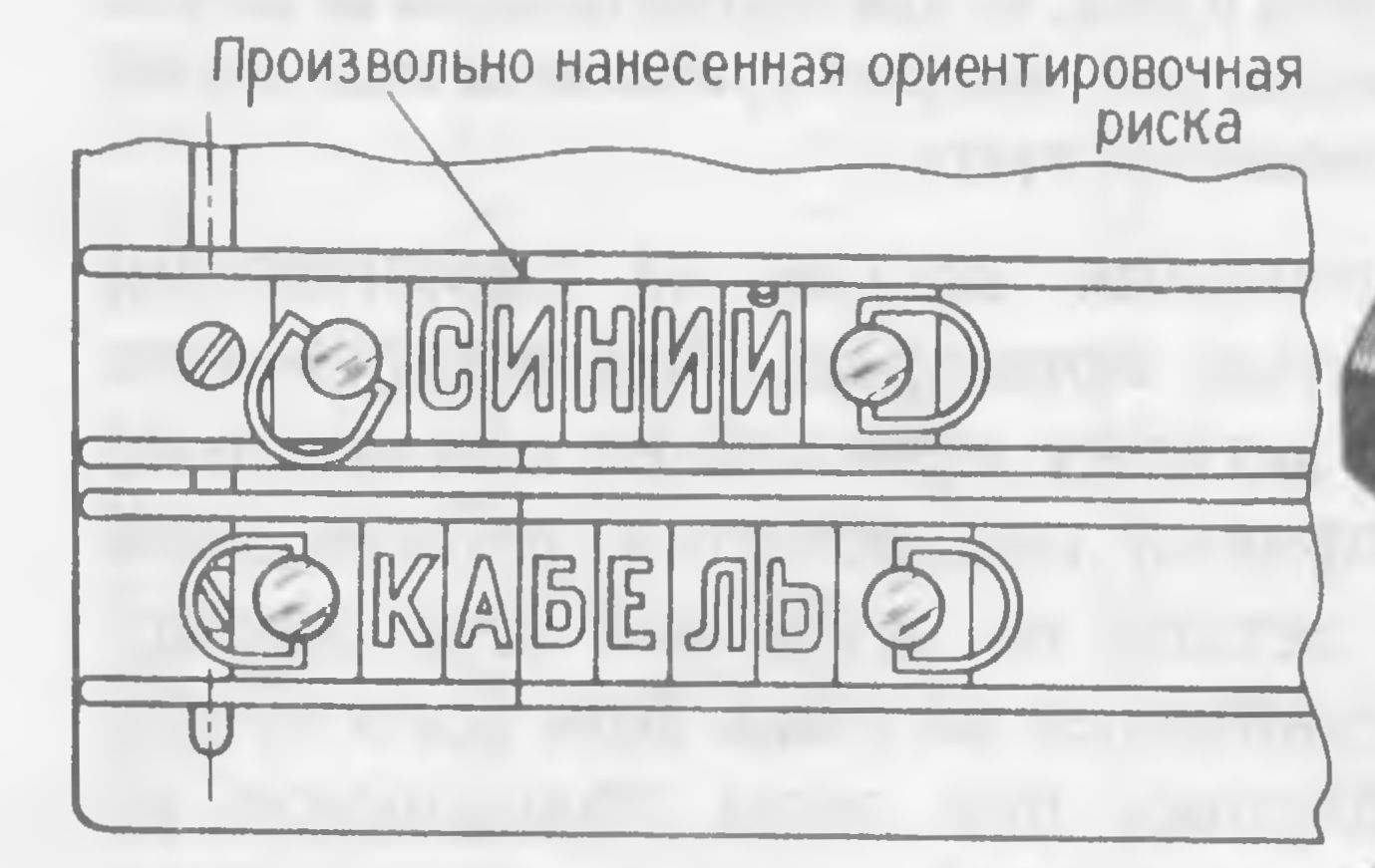

Рис. 48. Примерная установка набора копировальных планок для гравировки надписи с использованием съемного стола
Кроме того, приспособление обеспечивает удобство при выполнении сверловочных и фрезерных операций заготовок круглого сечения, а также при заточке резцов для граверного станка.
Приспособление "Виртуоз" в некотором роде является прототипом делительной головки, поэтому с установкой такого приспособления на рабочем столе граверного станка отпадает необходимость применять более громоздкую по сравнению с ним делительную головку.
