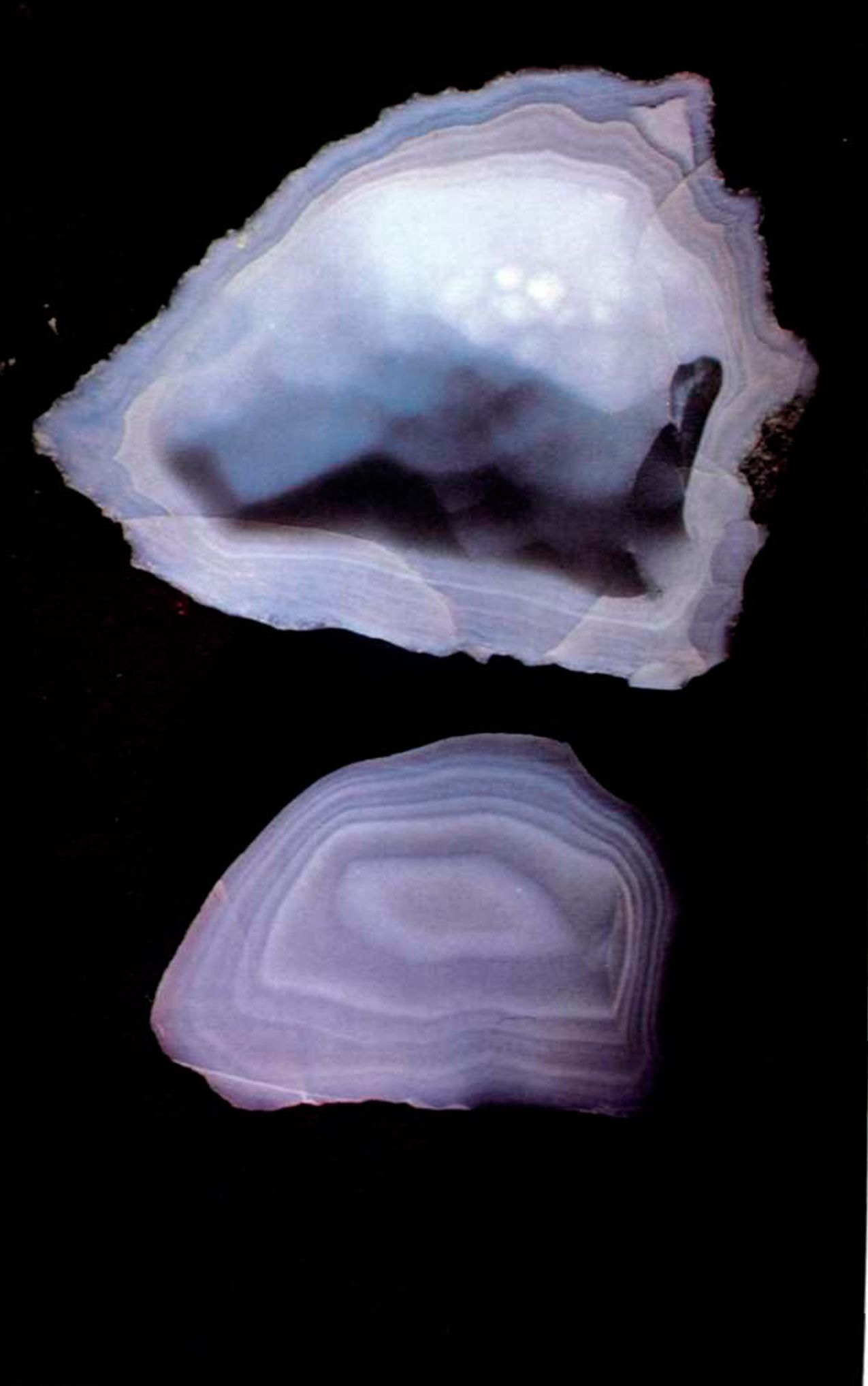

Фото 20. Кварц-халцедоновый зонально-концентрический агат с двумя поколениями (генерациями?) халцедона; в левом нижнем углу — зонтик кварцина. Поперечный срез миндалины. Сев. Тиман. 6,0X5,5 см. № 84744.

Фото 21. Зонально-концентрический халцедон-кварц-халцедоновый агат. Поперечный срез миндалины. Сев. Тиман. 6,5X5,5 см. № 84746.

Фото 22. Зонально-концентрический халцедон-кварцевый агат со сменой слоев в последовательности: халцедон->-кварц->-халцедон—>-кварц. Тулдунское месторождение, Бурятская АССР. 9,0X7,5 см.

Фото 23. Зонально-концентрический халцедон-кварцевый агат с широкой белой зоной параллельно-шестоватого кварца и ядром из зернистого кварца. Иджеван, АрмССР. 25X20 см. № 83752.

Фото 24. Зонально-концентрический карнеол-агат с небольшим кварцевым ядром; в одном из промежуточных халцедоновых слоев отчетливо видны следы перекристаллизации с образованием характерных (белое) ящичных обособлений. Россыпи по р. Зея, Амурская обл. 9,0X3,5 см.

Фото 25. Проявление скорлуповатой отдельности агатом по поверхностям концентрации мельчайших зернышек кварца:.

а — общий вид; 6 — миндалина с отделившейся внутренней частью. Сев. Тиман.

б,0Х Х5,0 см. № 83761.

При минерализации подобных объединенных полостей на поверхности миндалин сохраняются кольцевые бороздки, отвечающие местам внедрения кольцевых перетяжек в газовый пузырь. На поперечном сечении такие миндалины оказываются разделенными на несколько камер лавовыми перегородками, которые в сечении напоминают основание псевдосталактитов халцедона (фото 13), за которые их часто принимают; тонкие перегородки этого типа иногда рассматривают как мембранные трубки.

При коалесценции сразу нескольких газовых пузырей между ними может возникнуть перегородка в виде лавового стержня, протыкающего объединенный газовый пузырь. В случае выветривания подобного лавового стержня, например в россыпях, образуются своеобразные миндалины со сквозным отверстием, известные на некоторых месторождениях Монголии. Толстые стержни такого происхождения в срезе миндалины иногда делят ее на две самостоятельные камеры, каждая из которых может выполняться халцедоном самостоятельно (фото 14). В других случаях коалесценция газовых пузырей сопровождается уплощением пограничных поверхностей объединяющихся пузырей, вызванным подпиранием нижнего пузыря (рис. 8), что приводит к существенному искажению наружной формы миндалины, появлению не шарообразного, а многоугольно-округлого ее выполнения (рис. 9).

Важно отметить, что агаты с кольцевыми перетяжками такого генезиса типоморфны для вполне определенных месторождений и в то же время они известны в определенных участках разных месторождений агата (на Мулиной Горе в Читинской области; в районе мыса Теви на Камчатке; в Шотландии; Улугей-Хид, МНР и др.).

Следует иметь в виду и возможность образования плоского дна у газового пузыря (рис. 10) вследствие распространения фронта охлаждения расплава

(а следовательно, его дегазации), продвигающегося параллельно горизонтальным кровле или подошве потока, на возможность чего указывал еще М. Ф. Хеддл [190].

О форме полостей, связанных с газовыми пузырями, заполняемыми позже халцедоном (агатом), следует сказать, что до заполнения некоторые из пузырей могут деформироваться, находясь в толще консолидировавшейся лавы. В некоторых случаях поздние подвижки в породе могут привести к смещению отдельных частей газового пузыря относительно друг друга (рис. 11,а), причем такой деформированный пузырь полностью заполняется позже халцедоном (агатом) как единое целое (рис. 11,6).

Рис. 8. Слипшиеся газовые пузыри с широкой коркой закалки:.

а — два пузыря, нижний из которых вскрыт — в нем виден халцедоновый оникс, позволяющий ориентировать оба пузыря в пространстве (вверху — аметист); б—несколько пузырей с характерными валиками деформации корки закалки в местах их слипания. Верхние пузыри на обоих снимках отклонены вдоль движения лавового потока. Мулина Гора, Читинская обл. а — нат. вел., б — 0,5 нат. вел; а — № 83040, б — № 83039.

Рис. 9. Деформированный сегмент из серии слипшихся пузырей. Мулина Гора, Читинская обл. Нат. вел. № 83038.

Настыльные лавовые сосульки и донные настыли в газовых пузырях.

Механические нарушения сплошности газового пузыря, находящегося в силикатном расплаве, могут вызвать внедрение в него вмещающей лавы. Этому в значительной мере должно способствовать повышение внутреннего давления силикатного расплава в кульминационный момент ретроградного вскипания, приводящего, в частности, к вспучиванию эффузивных тел, которое уже отмечалось выше. Кроме того, при частичной кристаллизации расплава создается определенное кристаллизационное давление на остаточный расплав, заполняющий в результате этого некоторые мелкие газовые пустоты нацело [146, 148, 246].

Вследствие низкой вязкости базальтового расплава в случае его внедрения в газовый пузырь возникают образования разной формы. Так, это могут быть различной толщины и длины настыльные сосульки

Рис. 11. Деформация газового пузыря со смещением одной его половины относительно другой в горизонтальной плоскости:.

а — вид с поверхности; б — сечение этого пузыря, заполненного полосчатым халцедоном (по периферии) и кварцем (в центре). Мулина Гора, Читинская обл. Ув. 3. № 84523.

(фото 9—12). В некоторых случаях их диаметр меньше 1 мм и они могут образовывать как своеобразную щетку на верхней поверхности пузыря, так и объемные занавеси. Последние особенно характерны в том случае, если проникновение лавы происходит не только по порам проплавления, но и по трещинам, когда появляются тончайшие лавовые провисы, соединяющие отдельные настыльные сосульки друг с другом. В дальнейшем сосульки и занавеси покрываются сферолитовыми корками халцедона, становясь их основаниями (рис. 12). Если настыльные сосульки свисают с потолка до пола газового пузыря и в последующем заполняются халцедоном, то возникают весьма своеобразные халцедоновые миндалины, обладающие большим числом параллельных сквозных каналов * и характерным красивым узором с поперечным сечением халцедоновых псевдосталактитов, типичные для некоторых россыпей на востоке хр. Арц-Богдо (фото 15).

В некоторых случаях расплав, проникающий в пузырь, капает на его дно, образуя пористые донные настыли. Особенно четко они видны во многих северотиманских миндалинах, в которых донные настыли составляют значительную часть объема отдельных пузырей (рис. 13; фото 9). Иногда магматический расплав заполняет пузыри нацело.

Говоря о донных настылях, надо отметить следующие особенности. Первое — это высокая пористость некоторых из них, если слипанию отдельных капель расплава препятствовал содержащийся в пузыре газ. Последующее заполнение многочисленных пустот донных настылей халцедоном приводит к появлению картины, столь характерной для газовых пустот с донными настылями в базальтах Северного Тимана ** (см. рис. 13; фото 9).

Вторая особенность — это появление в апикальной части изначального крупного пузыря более мелкой газовой полости с вогнутым дном ***. В большинстве оставшихся апикальных газовых пузырей высота немного уступает диаметру, но иногда она значительно меньше, что приводит к образованию уплощенных выпукло-вогнутых пузырей серповидных в поперечном разрезе

Заполнение апикальной части газового пузыря халцедоном приводит к образованию агата обычно с облекающей зональностью (см. рис. 13),.

* Обычно настыльные сосульки сильно изменяются последующими процессами минералообразования, их материал становится рыхлым и либо не сохраняется при выветривании, либо сохраняется лишь частично в виде породы, обогащенной селадонитом-глауконитом, смектитами. По внешней поверхности таких образований часто развиваются цеолиты — в основном представители рода гейландита—клино птилолита.

** Скорее всего, пористые донные настыли, заполненные халцедоном, были приняты М. М. Хрущинской [125] за результат метасоматического замещения базальта халцедоном, не отмечавшегося исследователями ни на одном месторождении.

*** На эту особенность многих агатовых миндалин указывал М. Ф. Хеддл [190].

иногда с псевдосталактитами на настыльных сосульках (фото 9). При этом наиболее интересный в ювелирном отношении рисунок агата проявляется на поперечных (тангенциальных), а не на продольных срезах подобных апикальных миндалин, пока эти срезы не достигают донных настылей. Именно такие срезы фигурируют в большинстве работ, описывающих северотиманские агаты [80, 93], хотя они дают недостаточно материала для понимания строения миндалин и условий их образования, тем более что авторы не указывают направление среза.

Граница между халцедоном (агатом), выполняющим апикальный пузырь, и донной лавовой настылью ослабленная. Поэтому в россыпях обе эти части обычно разделяются. Сборщики агата, «охотясь» лишь за «миндалинами», возникшими при выполнении апикальных пузырей, не обращают, как правило, внимания на остальные части исходных миндалин, как мало пригодные для использования.

Таким образом, судить о форме исходных газовых пустот только по форме агатовых миндалин, извлеченных из россыпей, в ряде случаев весьма рискованно.

В заключение следует отметить, что, описывая лавовые трубы, возникшие в результате истечения лавы из эффузивного тела, Г. Макдональд [208] отмечает образование в некоторых из них настыльных сосулек (рис. 14), неправильно называя их сталактитами. Причем подобные лавовые настыльные сосульки имеют очень характерную форму, напоминая настыльные сосульки северотиманских агатов (см. фото 9).

Рис. 14. Настыльные лавовые сосульки, спускающиеся с кровли лавовой трубы в кальдере Килауэа, о. Гавайи [208].
