ПРИЕМЫ РАБОТЫ ШТИХЕЛЕМ

ПРИЕМЫ РАБОТЫ ШТИХЕЛЕМ

При работе штихель держат в правой руке так, чтобы его рукоятка упиралась в ладонь, а большой и указательный пальцы крепко охватывали полотно штихеля в 15-20 мм от лобовой грани* Остальные пальцы поддерживают полотно и ручку штихеля сбоку и несколько снизу. При этом локоть должен находиться на весу и опорой руки служит только большой палец, скользящий по гравируемой плоскости, который в то же время является как бы тормозом и ограничивает проскальзывание штихеля вперед. Указательный палец регулирует силу нажатия на ребро штихеля и направляет его по линиям рисунка. Начиная гравирование, необходимо пальцы расположить так, чтобы большой палец правой руки упирался в кончик указательного пальца левой, а лобовая грань штихеля проходила между расставленными пальцами. Такой прием помогает начинающему граверу.
удерживать штихель от соскальзывания и в случае срыва с гравируемой линии предохраняет от ранения левую руку.
Штихель вводят в металл под углом примерно 40° к гравируемой плоскости и затем, быстро опустив ручку вниз до угла 5-10° (до величины угла отрыва), начинают гравирование. Штихель ведут всегда только по прямой линии справа налево, проталкивая его вперед небольшими участками. При гравировании кривых линий и закруглений поворот штихеля допустим лишь в небольших пределах, а все изгибы и повороты линий в соответствии с рисунком осуществляет левая рука, которая поворачивает заготовку, закрепленную в тисочках, навстречу движению штихеля.
Рис. 7. Последовательность гравирования приемом зигзагообразной выборки
Штихель должен быть всегда хорошо и правильно заточен. Чем мягче гравируемый материал, тем угол заточки лобовой грани штихеля делают меньше (острее). Для гравирования мягких металлов и дерева угол заточки лобовой грани равен 45°, для обработки стальных поверхностей он достигает 60-65°. Тупым штихелем работать нельзя, потому что тупой штихель, соскальзывая с поверхности металла, портит работу, при этом им можно поранить находящуюся перед острием штихеля незащищенную руку.
Отработку приемов ручного гравирования рекомендуется начинать с больштихелем. Многие, кто имел возможность наблюдать за работой гравера, наверное, заметили, что он, как уже упоминалось ранее, проталкивает штихель вперед, отчего канавка выбранного металла тянется за полотном штихеля блестящей лентой, играющей на свету чистотой среза. Чтобы так резать металл, нужно долго и упорно тренироваться.
Наиболее простой и безопасной считается отработка приемов владения штихелем путем не прямолинейного, а зигзагообразного движения полотна с боку на бок. Острие штихеля сначала вводят прямо в верхний слой металла (рис. 7, о) и проталкивают штихель вперед зигзагом справа с одновременным наклоном к поверхности.
металла левой боковой грани (рис. 7, б), затем проталкивают штихель.
зигзагом слева с наклоном правой боковой грани (рис. 7, в). След от острия штихеля получается таким, как показано на рис. 7, г. Делая зигзагообразные движения, штихель удобнее всего держать так же, как при резьбе по дереву, линолеуму, т.е. обхватить его пальцами с боков, а вытянутым указательным пальцем надавливать не на ребра, а на верхнюю грань штихеля.
При гравировании на металле длинных прямых линий за неимением специального приспособления для удобства и безопасности работы под штихель подкладывают небольшую латунную пластинку. Эта подкладка позволяет работать штихелем как рычагом (рис. 8). В

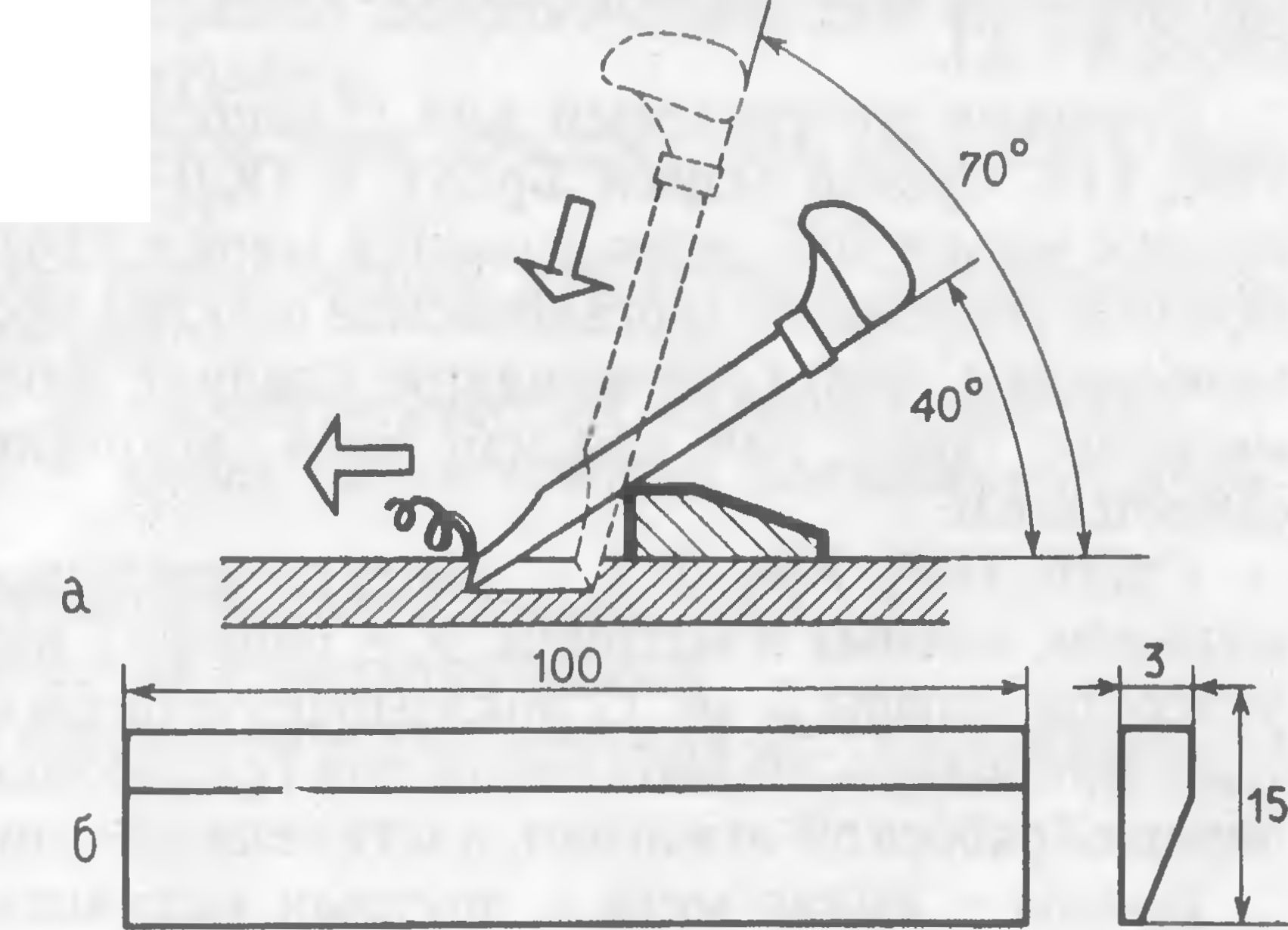

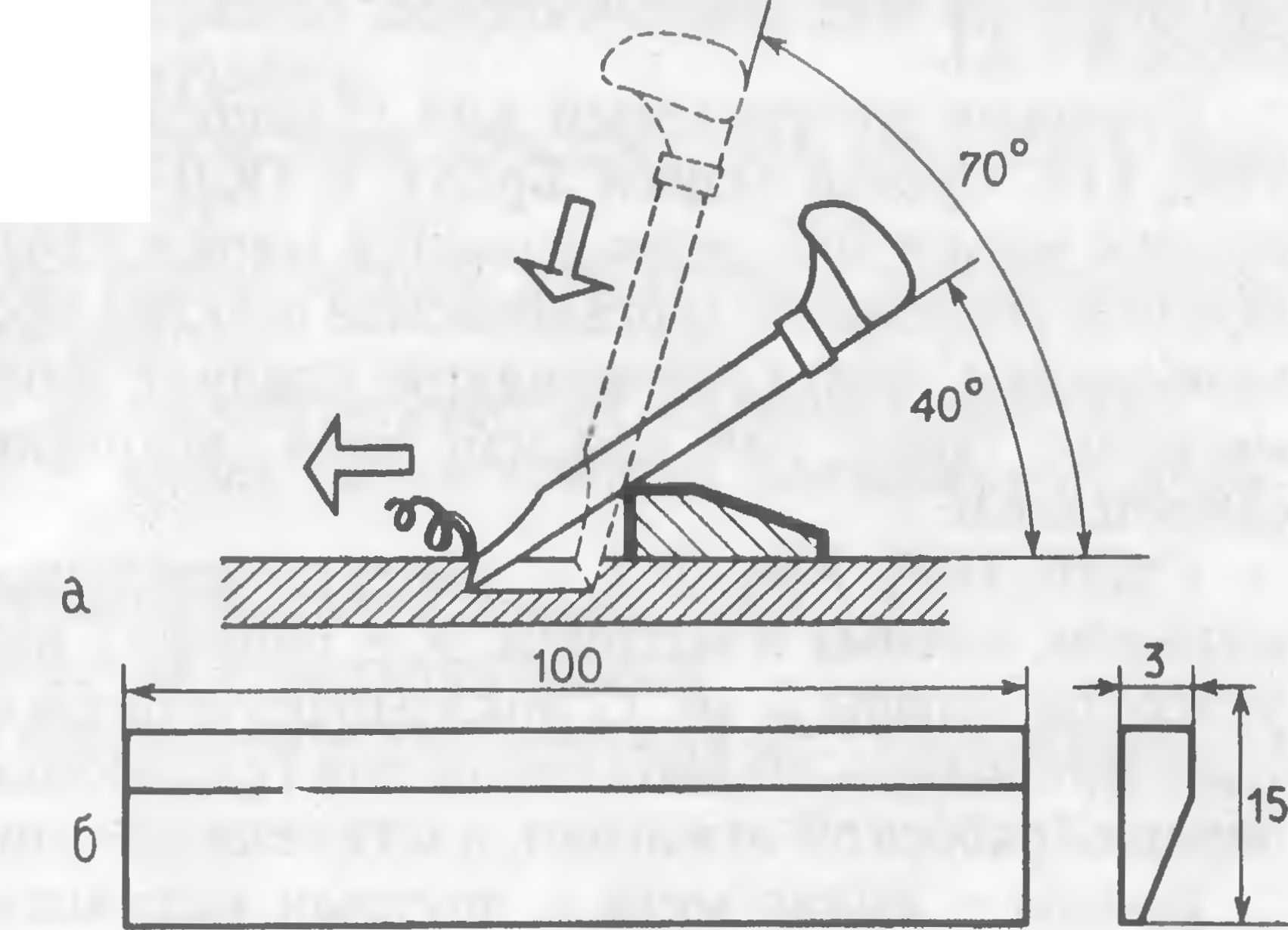

Рис. 8. Гравирование длинных прямых линий с помощью пластинкиподкладки (а) и ее чертеж (б)
этом случае нижняя грань полотна штихеля и большой палец правой руки опираются о подкладку, указательный и средний пальцы левой руки удерживают ее на гравируемой пластине. Под углом 70° штихель направляют к обрабатываемой поверхности и с опусканием ручки вниз одновременно продвигают вперед. Опорная подкладка имеет с одной стороны скос. Разные по высоте боковые грани позволяют в процессе работы выбирать наиболее благоприятную для гравирования точку опоры в зависимости от глубины выборки металла.
Некоторую особенность имеет прием ручного гравирования при снятии большого количества металла и последующем оконтуривании выступающих над общим фоном пуансона (клейма) рабочих частей букв, знаков и т.д. Для этого кистью правой руки с зажатым в ней инструментом совершают частые пружинящие движения с проталкиванием штихеля вперед. Причем большой палец должен упираться в край заготовки и несколько ниже гравируемой площадки так, чтобы нижняя грань полотна штихеля могла беспрепятственно скользить по его подушке на том уровне, который удобен для выполнения гравирования. С целью предупреждения срывов и соблюдения точности выполнения гравирования относительно линий разметки в процессе удаления лишнего металла штихель проталкивают вперед небольшими участками.
Острый штихель легко режет металл на глубину 0,1-0,2 мм при нормальном режиме работы. Во время работы следует постоянно следить за состоянием режущей кромки острия штихеля. При доводке затупившихся рабочих поверхностей штихеля оселок смачивают керосином.
