СВЕДЕНИЕ ОТВЕРСТИЙ НА КОНУС

СВЕДЕНИЕ ОТВЕРСТИЙ НА КОНУС

Отверстия сводятся на конус по двум причинам. Во-первых -выбрать массу,металла, чтобы облегчить вырезание посадочных мест и паза, которые требуют большей точности. Операция заключается в том, чтобы увеличить отверстия до формы, которая грубо соответствует форме камня, оставляя в то же время снизу небольшое отверстие. Если избавить от этой работы посадочные фрезы и штихели, то точность работы этими инструментами возрастает. Вторая причина выборки металла на конус имеет отношение к разметке. При взгляде на разметку очевидно, что есть границы, которых стоит придерживаться с минимальным допуском.

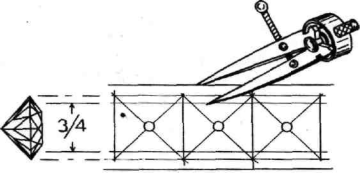

Рис. 1.11. Использование циркуля для нанесения линий, сориентированных по пластине и служащих границами для расфрезеровывания на конус и развертки отверстий.
.
.
Фрезы, которые используются для выборки металла на конус - это фрезы типа «бутон», фрезы в форме языка пламени и т.п. Работать ими легко. Они могут расширять отверстия, как уже описано, и они могут выполнять подгонку соответственно ограничениям, вносимым линиями разметки. Чтобы расфрезеровать отверстия в сплошной пластине, сначала прочертите циркулем дополнительные линии по верху пластины так, чтобы они равноотстояли от краев пластины (См. Рис. 1.11). Кроме этого, расстояние между этими линиями должно составлять приблизительно 3/4 диаметра бриллиантов. Эти две линии наряду с другими линиями разметки послужат для центрирования конусного расфрезеровывания отверстий, а в дальнейшем в качестве границ для их развертки.
Рис. 1.12. Таким должен быть бор - «бутон» для расфрезеровки отверстий на конус.
.
Используйте фрезу, диаметр которой составляет приблизительно 2/3 диаметра бриллианта (См. Рис. 1.12, 1.13 и 1.14). Выфрезеруйте одно отверстие точно между этими двумя линиями на глубину, при которой самая широкая часть фрезы окажется примерно на уровне, заранее рассчитанном для глубины опорного пояска. Точная глубина опорного пояска посадочного места, если его вообще предполагается делать, никак не стандартизирована, но есть одна оговорка: для создания эффекта пазовой закрепки эти пояски должны быть вырезаны ниже глубины, на которой в итоге окажутся рундисты бриллиантов. Посадочное место вырезается до глубины, в полтора раза превышающей высоту коронки. На такой глубине площадка бриллианта будет размещена на удобной глубине как раз под верхним уровнем паза; таким образом, опорный поясок должен быть вырезан ниже этой глубины. Если все бриллианты имеют одинаковый размер, тогда и фрезы для выборки должны быть одинаковы.
Рис. 1.13. Глубина конусной расфрезеровки отверстия для прорезания паза.
Рис. 1.14. Законченное расфрезерованное отверстие, отцентрированное между границами разметки.
.
Установите раствор циркуля равным расстоянию от внешнего края паза да ближайшего края первого расфрезерованного отверстия. Это расстояние должно быть одинаковым с каждой стороны паза. Продлите эти линии вдоль паза, чтобы они ограничивали диаметр фрезеровки других отверстий, выстраивая их, таким образом, в линию. Расфрезеровывайте отверстия понемногу, делая во время работы необходимые уточнения до тех пор, пока каждое из них не станет должной глубины и диаметра и не будет расположено на равном расстоянии и отцентрировано относительно границ разметки.
Рис, 1.15. Нанесение циркулем линий от границ первого рассверленного на конус отверстия для использования их в качестве ориентира при фрезеровании последующих.
