протезирование зубов коронки
управление контрактами - это
блискучий коштовний камінь

Гидротермальный рост Метод Лехляйтнера получения бериллов с изумрудным покрытием

Гидротермальный рост Метод Лехляйтнера получения бериллов с изумрудным покрытием

В начале 1960-го года стало известно о получении синтетического изумруда совершенно нового типа, для которого было предложено название "Эмерита". Эти камни были произведены в Инсбруке (Австрия) при помощи метода, разработанного Йоханом Лехляйтнером. Ограненные природные бериллы или кабошоны, не имеющие большой ценности из-за слишком бледной окраски, помещаются в гидротермальный контейнер вместе с соответствующими ингредиентами. В результате берилловая затравка обрастает тонким слоем синтетического изумруда, который кристаллографически продолжает формы внутреннего исходного образца. Матовые грани затем легко полируются.
Несколькими годами позже (1964) изобретательным Лехляйтнером были получены синтетические изумруды совершенно другого типа. Тонкие пластинки природного бесцветного берилла помещались в автоклав, где происходило их обрастание тонким слоем темно-зеленого синтетического изумруда. Для увеличения размера кристалла, его помещали в другой автоклав, где поверх образованного изумрудного слоя происходило развитие бесцветного берилла, отложение которого происходит намного быстрее, чем зеленого. После окончательной огранки при фронтальном рассмотрении камень имел вид обыкновенного.
изумруда, но при наблюдении в микроскоп погруженного в жидкость кристалла со стороны ребра он обнаруживал свою поразительную полосчатую структуру.
Примерно в 1965 году компания "Линде" (США) представила на рынке гидротермальные изумруды очень красивой окраски. Своим успехом компания была обязана открытию того факта, что для сохранения высокой концентрации хрома в растущем кристалле необходимо использовать кислые растворы вместо щелочных, применявшихся до этого, в частности, при синтезе кварца. Весь процесс происходит в автоклаве при температурах 500—600°С и давлениях 700—1400 бар. В качестве питающих реагентов в данном процессе используются гиббсит А1(ОН)
как источник алюминия, гидроокись бериллия Ве(ОН)
как источник бериллия, кварц как источник Si0
и хлорид хрома как источник окрашивающего компонента — хрома. Между дном и верхом автоклава, являющимся холодной зоной, может существовать температурный градиент до 25 градусов. Изумруд образуется на затравке, представленной природным бериллом. Для достижения экономически выгодной скорости роста, процесс осуществляется в несколько стадий, а в целом может занимать несколько недель. Наглядная схема на рис. 7.8 (по Нассау) представляет сравнительную характеристику гидротермального метода и метода роста изумруда из расплавленного флюса.
В 1978 году компания "Линде" продала свою технологию фирме "Вакуум Венчерс Инк.", которая в настоящее время обладает полномочиями реализации изумрудов. Кроме того, производством гидротермальных изумрудов занимаются также русские и австралийцы (торговые названия "Байрон" и "Пул").

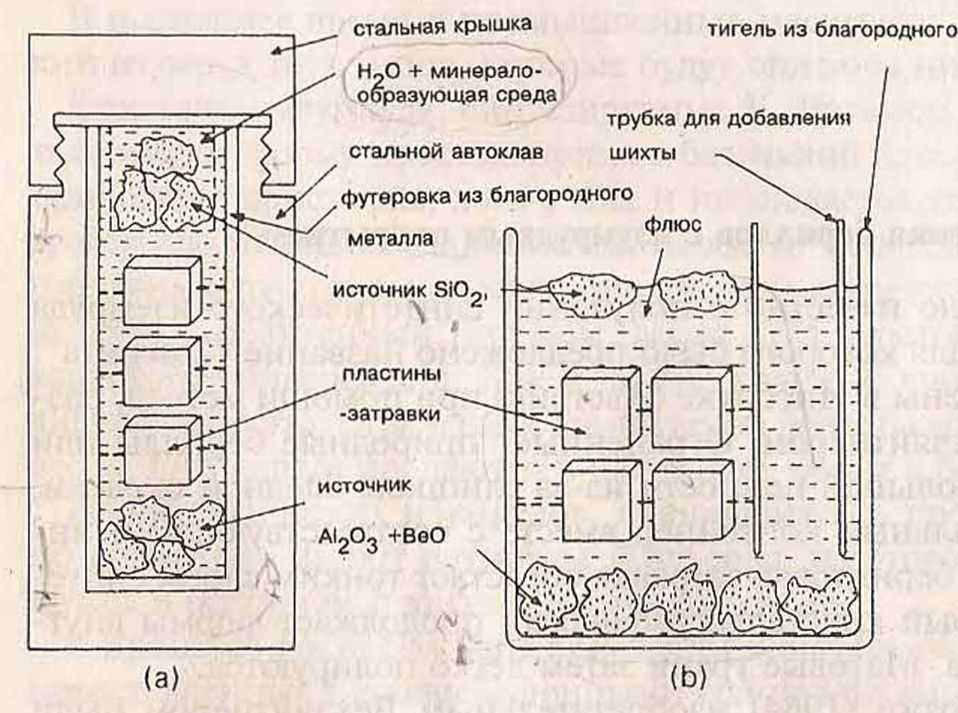

Рис. 7.8. Схема сравнения (а) гидротермального метода и (б) метода роста синтетического изумруда из расплавленного флюса (по Нассау).
