Метод прямого измерения

Метод прямого измерения

Для этого метода требуется хороший стандартный монокулярный микроскоп (см. гл. 6). Желательно, чтобы микроскоп имел шкалу, соединенную с винтом тонкой регулировки для того, чтобы регистрировать перемещение тубуса в положение точного фокуса (действительные показания не имеют никакого значения). К тубусу должна быть приделана миллиметровая линейка, а к штативу — нониус (рис. 2.9). Такие приспособления у микроскопа встречаются редко, однако они могут быть без особых трудностей установлены хорошим механиком. Ф. С. Г. Тисдалл предложил использовать скользящий измеритель с миллиметровой шкалой и нониусом, дающий показания с точностью до одной десятой доли миллиметра и позволяющий измерить глубину. Инструменты такого типа недороги и могут быть использованы ювелирами и геммологами для точного определения размеров выдающихся камней. Устройство для определения глубины позволяет измерять разницу в положении фокуса путем отсчета расстояния между верхом кремальеры и неподвижным штативом, относительно которого она передвигается.
Рекомендуется следующая последовательность проведения измерений. Определяемый камень чистят и затем фиксируют на предметном стекле с помощью небольшого шарика из воска или пластилина, в который вдавливают колету таким образом, чтобы грань площадки располагалась горизонтально. Камень помещают под объектив, имеющий среднее увеличение, позволяющее

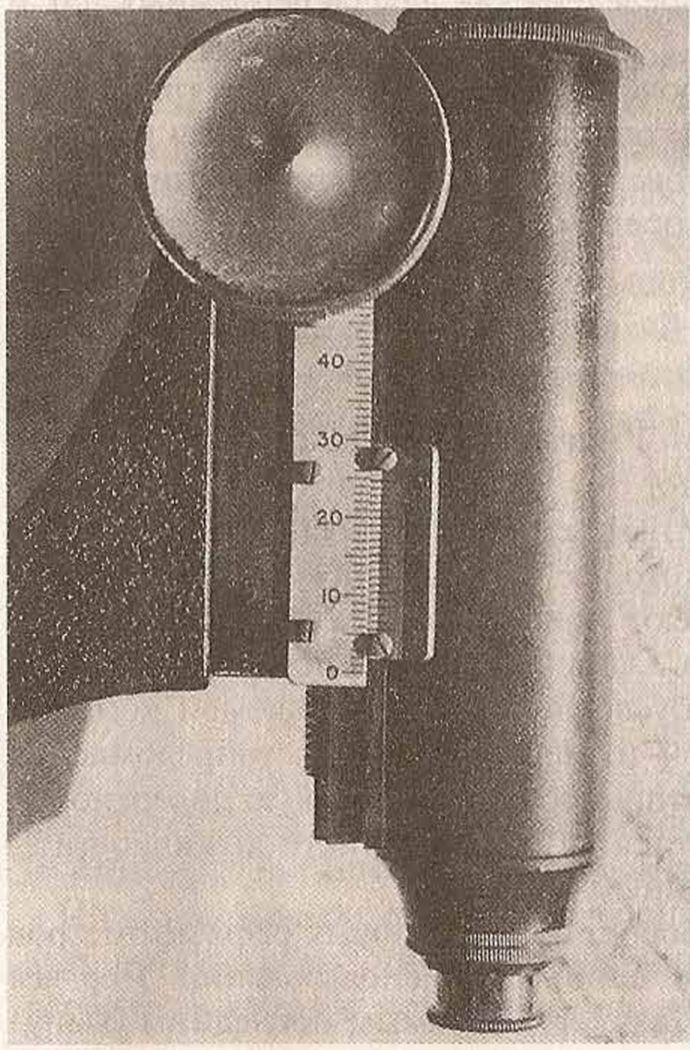

Рис. 2.9. Простейший микроскоп с нониусом с точностью до 0,05 мм для определения показателя преломления камней методом измерения реальной и кажущейся толщины каМня.
точно определить положение четкого фокуса, и наводят фокус на грань площадки, используя для этой цели частицы пыли, полировочные царапины и т.п. Значения, полученные на фокусирующем барабане, нониусе или измерителе глубин, записывают. Затем фокус понижают до тех пор, пока в фокусе не будет колета, видимая через камень, и вновь записывают показания. Разница между первым и вторым показаниями дает "кажущуюся" толщину камня. После этого камень сдвигают немного в сторону и получают третью величину, наведя фокус непосредственно на предметное стекло. Разница между третьим и первым показаниями и дает действительную толщину определяемого камня. Показатель преломления находят по простой формуле:.
действительная толщина.
11 =-.
кажущаяся толщина.
Для повышения точности измерения следует повторить несколько раз. Если камень имеет достаточный размер, точность измерения показателя составляет 0,02, что обычно вполне достаточно для определения природы изотропного вещества. Данный метод дает хорошие результаты только для изотропных камней или для обыкновенного луча одноосных камней.
Описанный метод, позволяющий просто и достаточно быстро определить показатель преломления незакрепленных камней, почти неприменим для измерения закрепленных камней. В этом случае для определения действительной толщины камня может быть полезен каратомер Левериджа. "Кажущаяся" толщина, конечно, может быть легко определена как для закрепленных, так и незакрепленных камней.
Следует отметить, что положение включения ниже поверхности грани площадки может быть оценено с некоторой точностью путем измерения разницы между фокальными положениями для поверхности грани и включения и последующего умножения ее на показатель преломления камня, например на 2,42 в случае алмаза.
