ПОДРЕЗКА

ПОДРЕЗКА

Подрезка - это обычный способ вырезания посадочных мест в пазу. Ее результат - полочка, которая поддерживает бриллиант в то время, как металл противоположной стенки обрабатывается, чтобы его зафиксировать. Фиксация бриллиантов особенно важна, когда для закрепки бриллиантов в паз применяется простукивание молотком. Подрезается лишь одна стенка, иначе бриллиант плотно не сядет в посадочное место. Резать можно штихелем либо подрезной фрезой. Подрезная фреза идеальна для круглых бриллиантов, поскольку их форма совпадает. Штихели также можно использовать для подрезки под круглые камни, но они лучше подходят камням с прямолинейными рундистами. Обе техники независимо друг от друга описаны в следующих двух подразделах.
Подрезка посадочных мест под круглые бриллианты.
Использование подрезной фрезы для подрезки посадочного места в пазу - искусство само по себе. Подрезается одна стенка паза, в то время как противоположная одновременно режется вертикально. Прежде чем включить обороты, вставьте фрезу в паз под наклоном по направлению к той стенке, которую предстоит подрезать. Отцентрируйте фрезу, ориентируясь по ограничительным линиям, причем режущий край должен находиться на предполагаемом уровне посадочного места, и расположите фрезу по вертикальной к пазу оси (См. Рис. 1.23). Предварительно выполните небольшой пробный рез, чтобы удостовериться, что резка начата горизонтально и на должной глубине. Сначала потребуется заметное усилие для того, чтобы удерживать фрезу. Если до сих пор гнездо получается удовлетворительным, то подрезку можно продолжить, удерживая фрезу в этом положении.

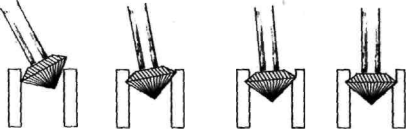

Рис. 1.23. Техника подрезки с использованием подрезной фрезы.
.
Подрезка одной стенки паза и вертикальная резка другой в одно и то же время осуществляется одним непрерывным движением. В противном случае посадочное место может стать ступенчатым. Чтобы добиться результата, расположите подрезную фрезу в пазу, как раньше, затем медленно увеличивайте скорость вращения до тех пор, пока фреза не начнет резать, полностью повинуясь вашему контролю. Продолжайте резать пропорционально меньше в направлении подрезки, одновременно наклоняя фрезу назад, заставляя ее прорезать вертикальный канал вниз по противоположной стенке (См. Рис. 1.23). Обороты в этот момент должны достичь средних значений. Остановитесь, когда фреза встанет почти вертикально. Иногда в подрезанной части образуется «подъем», который дает возможность ровно установить камень. Если бриллиант не становится ровно, установите фрезу в прежнее положение и доведите ее, вращая, до вертикали.
Рис. 1.24. Соотношение размеров посадочного места, прорезанного в обеих стенках паза.
По окончанию этой операции в каждой стенке паза должны быть сделаны резы на одинаковую глубину, хотя одна стенка подрезана, а другая вырезана вертикально вплоть до посадочного места. Другими словами, если паз составляет 3/4 диаметра камня, остается одна четверть. Следовательно, в каждую стенку будет сделана врезка примерно на 1/8 диаметра бриллианта (См. Рис. 1.24). Чтобы посадить бриллиант, вставьте его под наклоном в подрезанную стенку и протолкните вниз вдоль противоположной стенки.
Подрезка посадочных мест под бриллианты фантазийной огранки.
Посадочные места в пазу для квадратных бриллиантов, багетов и бриллиантов изумрудной огранки делаются непрерывными на каждой стороне лаза. Их можно вырезать мессерштихелем либо флахштихелем. Иногда предпочитают резать сначала любым из этих штихелей, а потом устранять недоработки флахштихелем. Чтобы выполнить подрезанное посадочное место в одной стенке паза, держите штихель с наклоном вверх, начиная рез на предполагаемой глубине расположения посадочного места (См. Pic. 1.25). Угол наклона должен соответствовать углу граней коронки. Если глубина размещения посадочного места вырезана правильно, верхняя плоскость паза при этом не будет повреждена. Глубину размещения посадочного места и глубину паза необходимо поддерживать постоянными.
Рис. 1.25. Использование флахштихеля с наклоном вверх для подрезки стенки паза.
Рис. 1.26. Углы под павильон, выбранные в стенках паза.
.
Посадочное место для граней коронки вырезается также и в противоположной стенке паза, но режется оно вертикально, а не под углом, начиная от глубины, на которой будет размещен рундист. Затем в обеих стенках паза режется посадочное место под павильон под соответствующим углом (См. Рис. 1.26). Чтобы контролировать размеры посадочного места, снимайте металл понемногу и непрерывно контролируйте полученный результат.
На этом подготовка посадочных мест завершается, но если у паза есть дно, необходима дальнейшая подготовительная работа. Опорный поясок создается при помощи фрез «бутон» и посадочной для того, чтобы в него входили павильоны круглых камней, но для камней фантазийной огранки это только начало. Для того чтобы грани бриллианта с квадратным павильоном или павильоном схожей огранки разместились в дне паза, металл придется снова обрабатывать штихелями. Первые резы делаются мессерштихелем (См. Рис. 1.27). Для квадратных бриллиантов понадобятся четыре реза, сходящихся под прямым углом к центру или к ранее просверленному отверстию. Расстояние между этими резами придется оценить сравнением с размерами каждого бриллианта, который предстоит установить. Чтобы завершить оформление опорного пояска под павильон, флахштихелем выравнивают металл между увтовыми резами мессерштихеля (См. Рис. 1.28).
Рис. 1.27. Выполнение четырех резов мессерштихелем от уровня опорного пояска вниз по направлению к отверстию.
Рис. 1.28. Выравнивание опорного пояска под павильон флахштихелем.
.
Скорее всего, придется выполнить некоторую подгонку по мере того, как каждый камень будет вставляться на место для примерки: увеличить или заново прорезать определенную часть посадочного места. Полезно попытаться сначала примерить камни к каждому посадочному месту, расположив его площадкой вниз. Тогда четко видно, должное ли количество металла и нужного ли размера осталось выше посадочного места. Как только стало ясно, что верхняя часть оправы выполнена правильно, можно приступать к обработке металла ниже того места, где будет находиться рундист. Преимущество такого порядка работы состоит в том, что, если бриллиант не подходит, сразу выясняется, что проблема заключается в той части, которая соответствует павильону, а это позволяет избежать переделки верхней части.
