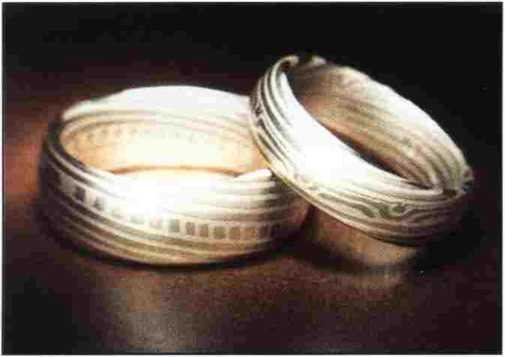

Представьте, например, что у вас есть узорчатая заготовка мокуме из меди и серебра, и вы хотите заламинировать ее между пластинами меди и серебра. Там, где узорчатая заготовка касается медного листа, будут участки, где медь в мокуме будет прижиматься к меди в пластине. То же самое будет происходить и со стороны серебряного листа, когда к нему будет прижата заготовка; будут участки, где серебро соприкасается только с серебром. В этом примере у вас имеется три четких комбинации металлов, которые необходимо соединить в одно и то же время: медь с медью, медь с серебром и серебро с серебром. Эти сочетания имеют различные характеристики и температуры сплавления. Итак, как вам это сделать? Существует пара способов. Если проводите сплавление в горне или мин и-печи (обе техники эвтектического соединения), в зону сплавления вам необходимо будет ввести третий металл. В нашем примере необходимо ввести атомы серебра в зону сплавления меди с медью и атомы меди - в серебро с серебром. Я считаю, что лучше всего это можно сделать, нанеся тонкий слой меди и серебра вместе на заготовку(ки) мокуме гальваническим способом. Это будет являться гарантией формирования эвтектики меди/серебра и соединит все вместе.

Если в брикете вы используете заготовку мокуме с мелким рисунком, то площади контакта одного металла будут очень малы, и, вероятно, эвтектический сплав, образованный в других участках, будет растекаться в стороны и соединит слои вместе. Однако, если имеются большие площади контакта одного и того же металла, вы не должны зависеть от этого растекания, чтобы достичь полного соединения. Возможно, вы сможете этого добиться, но участки, где эвтектический сплав формируется в первую очередь, будут перегреты.

Длительный процесс диффузионного соединения в твердой фазе в электропечи с цифровым контролем температуры очень хорошо подходит для этого способа ламинирования. При его использовании необходимо только предпринять стандартные меры предосторожности, относящиеся к совместимости металлов, контролируемой температуре сплавления и атмосфере, чтобы добиться создания хорошего соединительного слоя между всеми имеющимися металлами.
