ЦЕПЬ 17: ТРЕХНАПРАВЛЕННАЯ ОДИНОЧНАЯ ЦЕПЬ «Звено в Звено» (Старинная)

ЦЕПЬ 17: ТРЕХНАПРАВЛЕННАЯ ОДИНОЧНАЯ ЦЕПЬ «Звено в Звено» (Старинная)

Трехнаправленные одиночные цепи «Звено в Звено» отличаются от двунаправленных одиночных цепей «Звено в Звено» тем, что цепь начинается с трех, а не двух начальных звеньев. Это ведет к образованию цепи, которая является более круглой и, при использовании проволоки того же диаметра, является более толстой, чем двунаправленная цепь.
РИСУНОК 6.11а.
Образец трехнаправленной одиночной цепи
РИСУНОК 6.11Б.
Поперечные сечения трехнаправленной одиночной цепи и четырехнаправленной одиночной цепи-.
МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЦЕПИ ДЛИНОЙ 18" (45
м).
50 футов (1524 см) проволоки 22 калибра (B&S) из чистого серебра Ригель 5/16".
ХОД РАБОТЫ.
ПОДГОТОВКА 594 ЗВЕНЬЕВ.
Следуйте основным указаниям, данным в Главе 2, по навивке проволоки, разрезанию, соединению и сплавлению концов звеньев.
ПРИДАНИЕ ЗВЕНЬЯМ ФОРМЫ_.
1.
Придайте двум звеньям форму «галстука-бабочки». Отложите три звена для использования в качестве начальных звеньев.
2.
Возьмите одно из оставшихся звеньев и при помощи плоскогубцев слегка сожмите петлю на одном конце на две трети ее длины и слегка согните ее посередине.
3.
Повторите операцию 2 с оставшимися звеньями, затем проведите их отжиг.
4.
Возьмите три начальных звена в виде «галстука-бабочки» (звено 1, звено 2 и звено 3) и расположите звено 1 вертикально. Положите звено 2 по диагонали поперек звена 1 под углом 60°, затем положите звено 3 поперек других двух на противоположной диагонали.
5.
Положите партинку среднеплавкого припоя под нижнее звено в месте пересечения с другим звеном. Обработайте флюсом и высушите.
РИСУНОК 6.12.
Расположение трех начальных звеньев
6. Очень осторожно спаяйте вместе три звена (см. Цепь 16, операция 6), охладите и проверьте, чтобы все звенья схватились.
ПЛЕТЕНИЕ ЦЕПИ___.
7. Загните вверх нижнее звено (звено 1) вверх, чтобы петли стали вертикальными.
РИСУНОК 6.13.
Изгибание .шена 1 вверх
8. Вставьте звено 4 в звено 1, загните и расширьте сжатый конец звена, оставив обе стороны вертикальными.
9. Загните вверх звено 2 , вставьте звено 5 и расширьте сжатый конец.

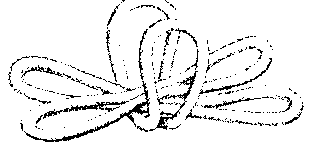

РИСУНОК 6.15.
Звено + вставлено, согнуто вверх и расширено

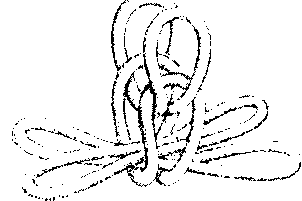

РИСУНОК 6.14.
Вставка шепа + через .шено 1
10. Загните вверх звено 3,.
вставьте звено 6 и расширьте сжатый конец.
11.
Продолжайте вставлять звенья: звено 7 - в звено 4, звено 8 - в звено 5, звено 9 в звено 6 и т.д., пока цепь не достигнет нужного размера.
12.
Осторожно проведите отжиг цепи.
13. Разгладьте цепь путем уплотнения или протягивания через деревянную фильерную доску.
14. Завершите работу, используя инструкции Главы 9 (замки A, D, Е или Н).
В многонаправленных цепях с более чем тремя звеньями в ОСНОВЕ (четырехнаправленные, пятинаправленные, шестинаправленные и т.д.) плетеный узор может перемещаться от прилегающего звена к прилегающему звену или переходить от вертикального к горизонтальному, к первому вертикальному, затем ко второму диагональному и т.д. в зависимости от количества направлений. Знайте, что если количество направлений увеличивается в многонаправленных цепях, то плетеный узор более трудно прослеживать и плетение становится обременительным.
РИСУНОК 6.16.
Образец четырехнаправленной одиночной цепи.
МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЦЕПИ ДЛИНОЙ 18* (45
м).
72 фута (2195 см) проволоки 22 калибра (B&S) из чистого серебра Ригель 3/8".
ХОД РАБОТЫ.
ПОДГОТОВКА 720 ЗВЕНЬЕВ.
Следуйте указаниям, данным в Главе 2, по навивке проволоки, разрезанию, соединению и сплавлению концов звеньев.
1.
Придайте звеньям форму «галстука-бабочки» и отложите четыре звена для использования в качестве начальных звеньев.
2.
Сожмите петли с одной стороны у каждого из оставшихся звеньев.
3.
Проведите отжиг звеньев.
ПОДГОТОВКА ОСНОВЫ ЦЕПИ_.
4. Возьмите четыре начальных звена и сложите их как показано на рисунке.
РИСУНОК 6.17а.
Оснона ,для четырехнаправлеппой одиночной цени

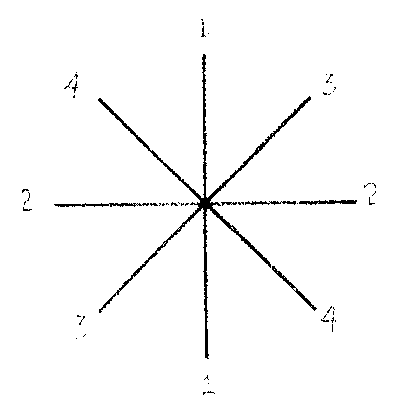

РИСУНОК 6.176.
Размещение звеньев для основания и последовательность добавлений
5. Спаяйте звенья для формирования ОСНОВЫ и проверьте, чтобы все звенья схватились.
ПЛЕТЕНИЕ ЦЕПИ.
ПРИМЕЧАНИЕ: Существует два способа плетения: (1) последовательно или (2) от вертикали, затем по горизонтали, по диагонали 3, по диагонали 4.
Нижеприведенные инструкции даны для способа (2).
6.
Загните нижнее звено вверх (звено 1), чтобы петли стали вертикальными, вставьте звено 5 в звено 1, расширьте сжатый конец, оставив обе стороны в вертикальном положении.
7.
Загните вверх звено 3, протяните звено 6 и расширьте сжатый конец.
8.
Загните вверх звено 2, протяните звено 7 и расширьте сжатый конец.
9.
Загните вверх звено 4, протяните звено 8 и расширьте сжатый конец.
10.
Продолжайте добавлять звенья, следуя данному образцу пока цепь не получится нужной длины. Продолжайте проводить плетение, начиная от вертикали, затем по горизонтали, по диагонали 3, по диагонали 4.
11.
Аккуратно проведите отжиг цепи.
12.
Разгладьте цепь путем уплотнения или при помощи деревянной фильерной доски.
13.
Завершите работу, используя инструкции Главы 9 (замки A, D, Е или Н).
