Высота най фов измеряется в проекции на ось бриллианта, не должна превышать 10% высоты низа. Общая площадь най фов должна быть не более площади основной грани верха.
Площадь дополнительны к граней не должна быть более площади верхнего клина верха.
Дополнительные грани и най фы не должны искажать форму рундиста в Найф не просматривается.
мане и просматриваться со стороны.
площадки бриллианта в направлении, перпендикулярном площадке.
Площадка и калетта
Размер калетты в % от диаметра:.
-до 0,49 кар. .
- от 0,50 до 0,99 кар.
< 1%;.
-1 кар. и более - в вцде точки, слабо видимой при просмотре в лупу с 6-кратным увеличением.
Допустимое смещение калетгы (шипа) и центра площадки относительно оси бриллианта не должно быть более:.
3°/сД-ддя бриллиантов до 0,99 кар.
0,85Д-для бриллантов 1,00 кар. и более. 0
-смещение шипа.
0, -смещение центра тощадкн.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К рундисту Рувднсг.
Руцдист бриллианта должен быть одинаковым по форме и равномерным по высоте в пределах установленных допусков.
Поверхность рундиста должна быть на всем протяжении гладкой , матово-серой .
Допускается неравномерность высоты рупдиста в пределах 25% его наименьшей высоты в сторону уменьшения.
Высота рундиста в месте оставления най фов не должно быть менее 50% высоты рундиста над соседними гранями (клиньями).

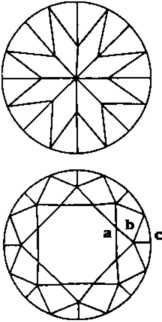

Клинья верха и низа
Высота клиньев должна составлять 70-90% высоты низа, но на каждом отдельном бриллианте она должна быть одинакова.
Высота верхних клиньев при измерении в плане должна составлять 40-50% высоты верха.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ГРАНЯМ.

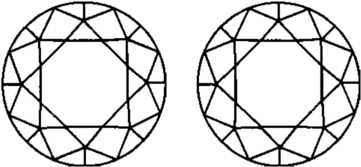

Грани верха должны располагаться над гранями низа. Для бриллиантов до 0,99 кар. допускается смещение ребер верха относительно ребер низа 6% от основания нижнего клина верха (грани верха Кр-17) не более:
- 10% для группы А;.
-20% для группы Б.
Ддя бриллиантов массой 1,00 кар. и более смещение ребер верха относительно ребер низа не должно превышать 5% основания нижнего клина верха.
Разность углов наклона граней верха или низа к плоскости рундиста на обном бриллианте допускается не более:.
-для группы "А" -1 -для группы "Б"-2°.
Д1
< 0,11ддя бриллиантов группы "А" массой до 0,99 кар.
Д1
< 0,21 д ля бриллиантов группы "Б" массой до 0,99 кар.
Д1
< 0,051 д ля бриллиантов групп "А" и "Б" массой 1,00 кар. и более.
Д1
< 0,11 д ля бриллиантов группы "А*.
Группа "А".
аГа2.
Р г М *.
Группа "Б
я
а 1-аз
<
p>2
°
Д1
< 0,21 д ля бриллиантов группыЪ*.
Поверхность граней бриллианта должна быть тщательно отполирована на поверхности бриллианта не допускаются следы графитизации, риски, царапины и другие следы обработки, видимые в лупу 10-кратного увеличения, за исключением бриллиантов 6 группы дефектности массой до.
0,29 кар. и 10-11 групп дефектности для бриллиантов массой от 0,30 кар., если устранение их не изменит группу дефектности в сторону улучшения. На поверхностях бриллианта при наличии в нем природных дефектов (микрошвов включений , трещин и т.д.) допускаются следы этих дефектов, уходящих с поверхности в глубь бриллианта в виде открытых точек и полосок, независимо от места их расположения, без скалывания грани.
В.Трачумс, И.Арон, Ю.Якубенков V:v,.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К БРИЛЛИАНТАМ ГРУППЫ .
ПО ПАРАМЕТРАМ ГРУППЫ А ИЗГОТАВЛИВАЮТСЯ БРИЛЛИАНТЫ ВСЕХ КАЧЕСТВЕННЫХ ХАРАКТЕРИСТИК
Форма | Масса,. кар. | Группа. дефек. | Группа. цвета | Параметры бриллиантов группы «А» | |||||
Форма | Д/мм | d,% | hr% | а | Р | ||||
Кр-17 | 1-2 | 1-4 | Кр-17 | До 17 | 55-65 | 1,5-5,0 | 30-30 | 40-42 | |
до 0,29 | 1-3 | 1-5 | 0,54 | До 5,5 | 55-65 | 1,5-5,0 | 30-35 | 40-42 | |
Кр-57 | От 0,30 до 0,49 | 1-4 | 1-5 | Кр-57 | От 5,2* | 55-65 | 0,7-2,0 | 30-35 | 40-42 |
От 0,50 | 1-10 | 1-5 | 6,4-6,7 | 55-65 | 0,7-2,0 | 30-36 | 40-42 | ||
Примечание: кроме 6,4-6,7.
ИЗГОТОВЛЕНИЕ БРИЛЛИАНТОВ группы .
ПО ПАРАМЕТРАМ ГРУППЫ "Б" ИЗГОТАВЛИВАЮТСЯ БРИЛЛИАНТЫ
Форма | Масса,. кар. | Группа. дефек. | Группа. цвета | Параметры бриллиантов группы «А» | |||||
Форма | Д/мм | d,% | hr% | а | |||||
Кр-17 | 3-5 | 1-4 | Кр-17 | До 2,2 | 30-65 | 1,5-5,0 | 30-40 | 38-45 | |
Кр-57 | до 0,29 | 4-8. 1-3 | 1-7. 4-7 | Кр-57 | 1,3 и более | 55-65 | 0,7-5,0 | 30-40 | 38-45 |
От 0,30 до 0,49 | 5-10. 1-4 | 1-9. 6-9 | Примечания. 1. Номинальные размеры и предельные отклонения d и hr даны в процентах от Д,. 2. Бриллианты Кр-17 поставляются на экспорт диаметром до 1,7 мм вкл. | ||||||
От 0,50 | 1-10 | 8-9 | |||||||
Средн. Крупн. | 11 | 1-9 | |||||||
ПРИМЕЧАНИЯ
Диаметр. бриллианта,. мм | Некруглость. рувдиста. Группы брилл-в | Форма | Масса,. карат | Группа. дефек. | Группа. цвета | ||
Кр-17 | 1-2 | 1-2 | |||||
До 3,0 | 0,06 мм | 0,08 мм | До 0,29 | 1-3 | 1-3 | ||
3,1-5 | 2,0% | 2,5% | От 0,30 | 1-4 | 1-6 | ||
Свыше 5 | 0,10 мм | 0,13 мм | От 0,50 | 1-7 | 1-6 | ||
Бриллианты Кр-17 массой более 0,02 кар. и диаметром более 1,7 мм изготавливаются при наличии на пакете индекса Кр-17.
Форма | Масса,. кар. | Группа. цвета |
Кр-17 | 3-5. 1-2 | 1-4. 3-4 |
Допускаются микротрещины, водимые при 6х увеличении и уходящие на глубину не более 0,05 мм, если участки, занимаемые ими, не превышают в сумме или по отдельности 1/3 периметра.
Масса,. кар. | Группа. дефек. | Группа. цвета |
0,02-0,29 | 8 - 3 | 1-7. 4-7 |
0,30-0,49 | 1-4. 5-10 | 7-9. 1-9 |
От 0,50 | 1-7. 8-10# | 7-9. 1-9 |
На бриллиантах группы "Б" массой не крупнее 10 штук на карат и от 0,30 кар.
II группы дефектности микротрещины, видимые при 6х увеличении, допускаются по всему периметру рущиста при их глубине не более 0,07 мм.
